Wie können Sie den Einbau eines nachrüstbaren Totwinkel-Assistenten meistern?

Spüren Sie diese Unruhe im dichten Verkehr und fragen Sie sich, was wohl gerade außerhalb Ihres Sichtfeldes lauert? Ein Totwinkel-Assistent ist die Lösung, doch eine unsachgemäße Installation vermittelt ein falsches Gefühl der Sicherheit.

Um die Installation wirklich zu beherrschen, müssen Sie über die grundlegenden Schritte hinausgehen. Dies erfordert eine präzise Platzierung der Sensoren auf der Grundlage der Radarphysik, die Herstellung einer einwandfreien elektrischen Verbindung unter Verwendung von Sicherungsabzweigen aus Sicherheitsgründen sowie die Durchführung eines strengen, mehrstufigen Testprotokolls, um die Genauigkeit zu überprüfen und Fehlalarme auszuschließen. Dies gewährleistet eine Zuverlässigkeit auf professionellem Niveau.

Ein System zur Erkennung toter Winkel ist mehr als nur ein Zubehörteil; es ist eine aktive Sicherheitsvorrichtung. Als Gründer von VST Tech habe ich erlebt, wie ein ordnungsgemäß installiertes System Unfälle verhindern kann. Ich habe jedoch auch bei unzähligen Systemen beraten, die aufgrund einfacher, vermeidbarer Fehler versagt haben. Der Unterschied zwischen einem hilfreichen Copiloten und einem nutzlosen Gadget liegt im Detail. Es geht nicht nur darum, Anweisungen zu befolgen, sondern auch darum, die dahinterstehende Technik zu verstehen. Lassen Sie uns die Grundlagen hinter uns lassen und uns mit den Techniken auf Meisterebene befassen, die sicherstellen, dass Ihr System Sie bei jeder Fahrt schützt.

Sind Sie wirklich auf eine Installation auf professionellem Niveau vorbereitet?

Glauben Sie, Sie seien bereit zum Bohren, nur weil Sie das Set besitzen? Eine überstürzte Vorbereitungsphase ist der Hauptgrund für Fehler bei der Montage. Ich werde Ihnen zeigen, wie strategische Planung¹ das, was Amateure von Profis unterscheidet.

Eine gründliche Vorbereitung umfasst mehr als nur das Zusammenstellen der Werkzeuge. Bevor Sie auch nur ein einziges Werkzeug in die Hand nehmen, müssen Sie zunächst die Stoßstange Ihres Fahrzeugs analysieren, den Systemtyp (Radar oder Ultraschall) ermitteln und einen vollständigen Verlegungsplan für die Verkabelung von der hinteren Stoßstange bis zum Armaturenbrett erstellen. Dieser strategische Plan ist unverzichtbar.

Bei VST Tech beginnt unser Forschungs- und Entwicklungsprozess mit wochenlanger Planung und Fahrzeuganalyse²noch bevor wir überhaupt eine Halterung entwerfen. Sie sollten dieselbe Herangehensweise wählen. Eine Stunde sorgfältiger Planung erspart Ihnen ein Wochenende voller Frust und kostspieliger Fehler. In dieser Anfangsphase entscheidet sich die Qualität der gesamten Arbeit.

Systemtechnik und Fahrzeugprüfung

Machen Sie sich vor dem Kauf klar, was Sie installieren werden. Die meisten Nachrüstsysteme arbeiten entweder mit Radar- oder Ultraschalltechnologie, und diese Wahl hat erhebliche Auswirkungen auf die Installation.

Technologie	So funktioniert es	Hinweise zur Installation
Radar (empfohlen)	Es sendet Mikrowellensignale aus und misst die Dopplerverschiebung des Rücksignals, um sich bewegende Objekte zu erkennen.	Kann hinter der Kunststoff-Stoßstangenverkleidung montiert werden, wodurch eine völlig unsichtbare Installation möglich ist. Erfordert eine präzise Ausrichtung. Weniger anfällig für Fehlalarme durch Regen oder Schmutz.
Ultraschall	Es sendet Schallwellen aus und misst die Zeit, die das Echo benötigt, um zurückzukehren – ähnlich wie bei Parksensoren.	Muss im Außenbereich mit freier Sichtverbindung montiert werden. Anfällig für Fehlalarme aufgrund von Wetterbedingungen. Verfügt in der Regel über eine geringere Erfassungsreichweite.

Sobald Sie Ihr Set haben, führen Sie eine Fahrzeugbegutachtung durch. Entfernen Sie die Kofferraumauskleidung und suchen Sie nach vorhandenen Gummitüllen, durch die Kabel von außen nach innen geführt werden. So vermeiden Sie unnötige Bohrarbeiten. Untersuchen Sie Ihre Stoßstange von innen. Befindet sich genau dort, wo die Sensoren angebracht werden sollen, ein metallener Verstärkungsbalken? Falls ja, müssen Sie Ihren Plan anpassen. Ich musste einmal jemandem helfen, der direkt in einen Verstärkungsbalken gebohrt hatte und dadurch sowohl den Bohrer als auch die strukturelle Integrität der Stoßstange beschädigt hatte.

Das Instrumentarium und die Denkweise des Profis

Ihr Werkzeugsatz bestimmt die Qualität Ihrer Arbeit. Wenn Sie zum Abisolieren von Kabeln eine Zange verwenden, führt dies zu einer fehlerhaften Verbindung. Investieren Sie in die richtige Ausrüstung. Sie benötigen ein Set zum Entfernen von Kunststoffverkleidungen, um Beschädigungen im Innenraum Ihres Fahrzeugs zu vermeiden, ein Multimeter, um Stromquellen sicher zu identifizieren, sowie eine hochwertige Crimpzange, um Verbindungen herzustellen, die ebenso zuverlässig sind wie die werkseitigen. Am wichtigsten ist jedoch, dass Sie Geduld mitbringen. Dies ist kein Wettrennen. Jede Verbindung, die Sie herstellen, und jedes Loch, das Sie bohren, sollte mit Präzision und Sorgfalt ausgeführt werden.

Warum ist Millimetergenauigkeit bei der Sensorplatzierung so entscheidend?

Befürchten Sie, dass Ihre Sensoren Fahrzeuge nicht korrekt erkennen? Selbst wenn Ihre Platzierung nur geringfügig abweicht, wird die Geometrie des gesamten Systems beeinträchtigt, wodurch neue tote Winkel entstehen.

Die Anbringung der Sensoren ist eine Wissenschaft für sich. Sie müssen präzise Maße aus der Bedienungsanleitung sowie die Schnurmethode anwenden, um die richtige vertikale Höhe, den horizontalen Abstand und – was am wichtigsten ist – den Auswärtswinkel festzulegen. Dieser Winkel bestimmt den Erfassungsbereich und ist der Schlüssel zu einer zuverlässigen Leistung.

Die Sensoren sind die Augen des Systems. In unseren Labors bei VST Tech haben wir festgestellt, dass bereits eine Winkeländerung von 2 Grad den Erfassungsbereich bei Entfernungen auf der Autobahn um mehrere Fuß verschieben kann. Dabei geht es nicht darum, dass es optisch gut aussieht, sondern um grundlegende physikalische Gesetzmäßigkeiten. Die perfekte Einstellung der Geometrie ist der entscheidende praktische Teil der Installation.

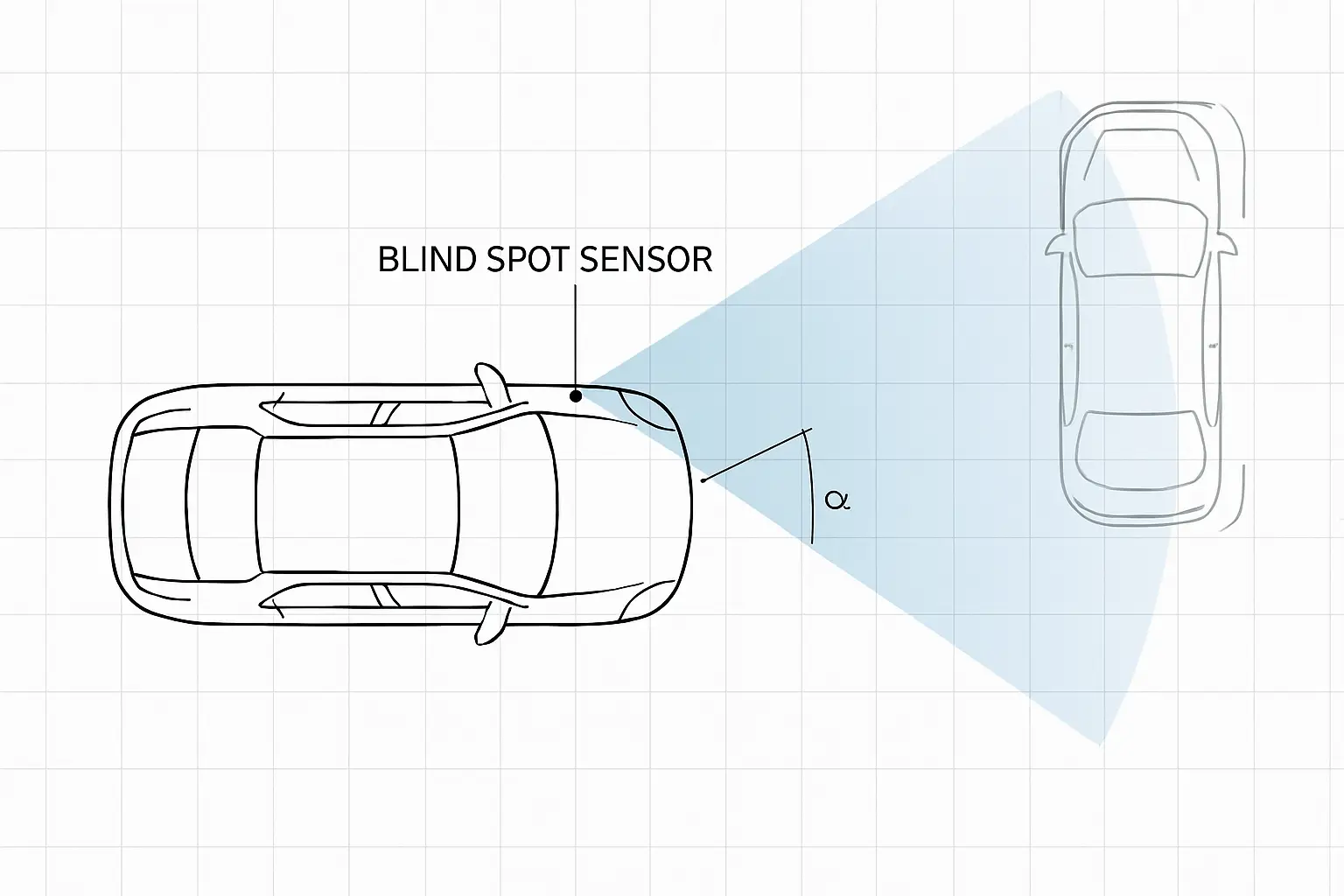

Die Physik des Erfassungskegels

Die Radarsensoren Ihres Systems "sehen" nicht einfach nur Objekte. Sie senden einen kegelförmigen Energiestrahl aus. Die vom Hersteller vorgegebenen Werte für Höhe und Winkel dienen dazu, diesen Kegel so auszurichten, dass er die benachbarte Fahrspur perfekt abdeckt – beginnend direkt hinter Ihrem Sichtfeld und sich nach hinten erstreckend. Ist der Sensor zu weit nach außen ausgerichtet, werden Fahrzeuge in Ihrer unmittelbaren Nähe nicht erfasst. Ist er zu weit nach innen ausgerichtet, löst er ständig durch die Reflexion Ihres eigenen Fahrzeugs oder durch Objekte auf den zwei oder drei benachbarten Fahrspuren Alarm aus. Der vertikale Winkel ist ebenso wichtig. Ist er zu niedrig, erfasst er die Fahrbahnoberfläche und löst insbesondere bei Regen Fehlalarme aus. Ist er zu hoch, übersieht er Sportwagen mit niedriger Bauhöhe.

Die Platzierung mit der Schnurmethode perfekt beherrschen

Um eine perfekte Ausrichtung zu erzielen, verlassen Sie sich nicht allein auf ein Maßband, das Sie an einer gewölbten Stoßstange anlegen. Verwenden Sie stattdessen die Schnurmethode.

1. Eine Mittellinie erstellen: Ermitteln Sie die genaue Mitte Ihres Fahrzeugs und markieren Sie diese am Boden mit einem Senklot oder einer Kreidelinie.
2. Festlegung einer Ausgangsbasis: Spannen Sie eine Schnur entlang der Seite Ihres Fahrzeugs, vom Vorderrad bis zum Hinterrad, und achten Sie dabei darauf, dass sie exakt parallel zur Mittellinie des Fahrzeugs verläuft.
3. Nach außen messen: In der Bedienungsanleitung wird ein horizontaler Abstand zur Fahrzeugseite angegeben. Verwenden Sie Ihre Schnur als ideale Bezugspunkte, um von dort aus nach innen zu messen, und zwar Anordnung der Sensoren³, wodurch Fehler in der Krümmung der Stoßstange beseitigt werden.
4. Auf Rechtwinkligkeit prüfen: Legen Sie eine Zimmermannswinkel an Ihre Schnur und die Rückseite des Fahrzeugs an, um sicherzustellen, dass Ihre horizontalen Markierungen exakt rechtwinklig sind. Durch diese Präzision stellen Sie sicher, dass beide Sensoren spiegelbildlich zueinander angeordnet sind, was für eine ausgewogene Erfassung unerlässlich ist.

Wie können Sie eine sichere und ausfallsichere elektrische Verbindung herstellen?

Fühlen Sie sich von der komplexen Verkabelung Ihres Fahrzeugs eingeschüchtert? Schon eine einzige falsche Verbindung kann dazu führen, dass die Motorwarnleuchte aufleuchtet, Sicherungen durchbrennen oder teure Bordcomputer dauerhaft beschädigt werden. Es gibt jedoch einen sicheren Weg.

Der fachgerechte Standard sieht vor, dass Sie in Ihrem Innenraum-Sicherungskasten einen "Add-a-Circuit" oder einen "Fuse Tap" verwenden. Dadurch wird ein neuer, eigens für Ihr System vorgesehener und ordnungsgemäß abgesicherter Stromkreis geschaffen, ohne dass die werkseitige Originalverkabelung Ihres Fahrzeugs durchtrennt oder gespleißt werden muss, was Sicherheit und Zuverlässigkeit gewährleistet.

Das Netzteil ist das Herzstück Ihres Systems. Eine instabile oder störungsbehaftete Stromversorgung führt dazu, dass sich das "Gehirn" des Systems – die Steuereinheit – unvorhersehbar verhält. Mein Team bei VST Tech hat unzählige Beschwerden über „Systemfehler“ auf eine mangelhafte Stromversorgung zurückgeführt. Das Anschließen an die Kabel der Rückleuchten ist eine gängige Abkürzung von Laien, aber eine äußerst schlechte Idee. Dies kann den Stromkreis überlasten und das Fahrzeugsystem verwirren. Karosseriesteuergerät (BCM)⁴, was zu übermäßigem Blinken der Blinker oder Warnmeldungen auf dem Armaturenbrett führt.

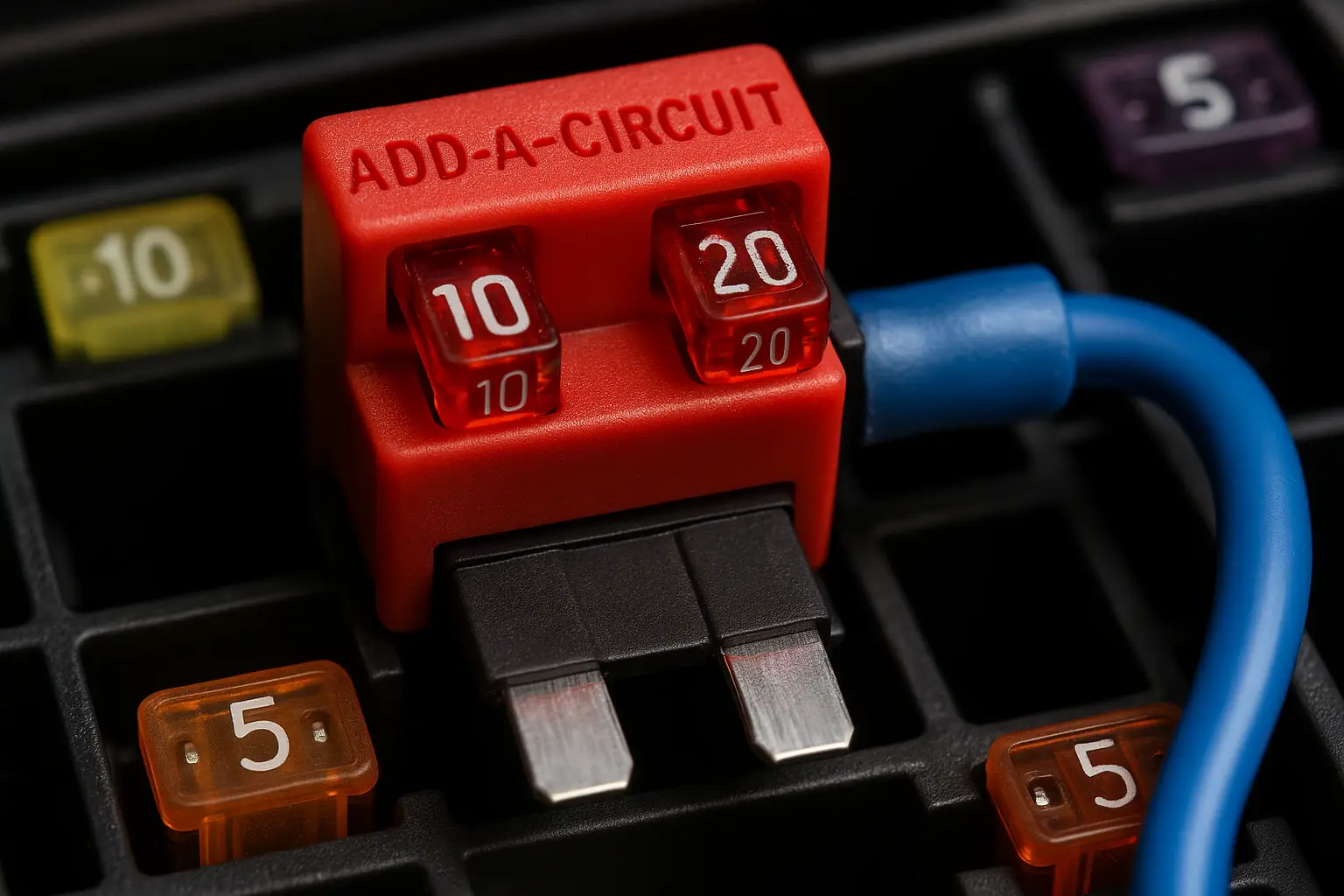

Die Philosophie von Fuse Tap

Ein „Add-a-Circuit“ ist die einzige Methode, die ich empfehle. Es wird in einen vorhandenen Sicherungssteckplatz gesteckt und bietet einen separaten Kabelausgang. Diese Technik ist genial, weil:

1. Es ist wendbar: Sie können das gesamte System spurlos entfernen.
2. Es ist sicher: Dadurch sind Sie gezwungen, eine neue, separate Sicherung ausschließlich für das Totwinkel-System einzubauen. Sollte es jemals zu einem Kurzschluss im System kommen, brennt nur die eigene Sicherung durch, nicht der ursprüngliche Stromkreis des Fahrzeugs.
3. Es ist zuverlässig: Es liefert sauberen Strom aus einer Quelle, die für die Versorgung elektrischer Verbraucher ausgelegt ist.

Wählen Sie stets einen nicht kritischen, geschalteten 12-V-Stromkreis, wie beispielsweise den für das Radio oder den Zigarettenanzünder bzw. die 12-V-Steckdose. Verwenden Sie ein Multimeter, um sicherzustellen, dass der Steckplatz nur dann mit Strom versorgt wird, wenn sich die Zündung in der Position "Ein" oder "Zubehör" befindet.

Die Wissenschaft hinter dem perfekten Boden

Eine schlechte Masseverbindung ist der stille Killer der Fahrzeugelektronik. Das Massekabel schließt den Stromkreis, und wenn die Verbindung schlecht ist, entsteht ein hoher Widerstand, wodurch dem System die Spannung entzogen wird. Lösen Sie nicht einfach irgendeine Schraube. Suchen Sie einen werkseitig vorgesehenen Massepunkt oder eine große Schraube, die direkt in das unlackierte Metallchassis des Fahrzeugs führt. Verwenden Sie eine Sternscheibe zwischen der Kabelklemme und dem Fahrgestell. Die scharfen Zacken der Scheibe durchschneiden eventuelle Grundierungsreste oder Oberflächenoxidation und sorgen so für eine solide, vibrationssichere Metall-auf-Metall-Verbindung. Dies ist ein kleines Detail, das einen enormen Unterschied hinsichtlich der langfristigen Zuverlässigkeit ausmacht.

Wie überprüfen und testen Sie Ihre Installation ordnungsgemäß?

Glauben Sie, die Arbeit sei erledigt, sobald die Lichter angehen? Ein einfacher Einschalttest reicht nicht aus, um die Genauigkeit zu bestätigen. Sie müssen eine dynamische Validierung unter realen Bedingungen durchführen, um sicherzustellen, dass Sie sich in puncto Sicherheit darauf verlassen können.

Ein umfassender Test umfasst drei Phasen: einen statischen Test zur Überprüfung der Funktionalität, einen dynamischen Test mit einem anderen Fahrzeug zur Überprüfung der Erfassungsreichweite und -genauigkeit sowie einen falsch-positives Testergebnis⁵ um sicherzustellen, dass das System stationäre Objekte wie Leitplanken ignoriert. Erst nachdem alle drei Schritte abgeschlossen sind, ist die Installation abgeschlossen.

Der letzte Schritt besteht darin, nachzuweisen, dass das System in der Praxis wie vorgesehen funktioniert. Bei VST Tech stellen unsere abschließenden Validierungstests den strengsten Teil unseres Prozesses dar. Sie müssen ebenso gründlich vorgehen. Denken Sie daran, dass Sie sich in kritischen Situationen auf die Warnmeldungen dieses Systems verlassen werden.

Das VST-Tech-Testprotokoll

Lassen Sie nicht einfach einen Freund vorbeigehen. Führen Sie diesen strukturierten Test auf einem sicheren, leeren Parkplatz durch.

Testphase	Maßnahme	Erwartetes Ergebnis	Zweck
1. Statischer Funktionstest	Schalten Sie bei laufendem Motor den linken Blinker ein. Begeben Sie sich in den linken toten Winkel. Wiederholen Sie dies auf der rechten Seite.	Die entsprechende Kontrollleuchte sollte aufleuchten, und der akustische Alarm (sofern vorhanden) sollte ertönen.	Stellt sicher, dass die grundlegende Verkabelung der Anzeigen und Sensoren zum Steuergerät korrekt ist.
2. Dynamischer Annäherungstest	Bitten Sie einen Freund, ein anderes Auto zu fahren und sich langsam von hinten Ihrem linken toten Winkel zu nähern. Lassen Sie ihn Sie anschließend überholen. Wiederholen Sie dies auf der rechten Seite.	Die Kontrollleuchte sollte aufleuchten, sobald das Fahrzeug in den definierten toten Winkel einfährt, und kurz nach dem Passieren Ihrer B-Säule wieder erlöschen.	Stellt sicher, dass der Sensorwinkel, die Reichweite und das Timing korrekt kalibriert sind, um tatsächliche Fahrzeuge zu erkennen.
3. Ablehnung aufgrund eines falsch-positiven Ergebnisses	Fahren Sie langsam entlang einer langen Mauer oder einer durchgehenden Leitplanke.	Das System sollte nicht einen ständigen Alarm auslösen. Er sollte ausgeschaltet bleiben.	Stellt sicher, dass die Systemlogik zwischen einem Fahrzeug, das sich mit Ihnen mitbewegt, und einem stationären Objekt unterscheiden kann, wodurch lästige und ablenkende Fehlalarme verhindert werden.

Feinabstimmung und letzte Handgriffe

Einige fortgeschrittene Systeme verfügen über Empfindlichkeitseinstellungen am Steuermodul. Sollten Sie Fehlalarme erhalten oder den Eindruck haben, dass die Erkennung zu spät erfolgt, können Sie hier geringfügige Anpassungen vornehmen. Sobald Sie nach einem gründlichen Test auf der Straße mit der Leistung zufrieden sind, können Sie das Steuermodul sicher befestigen und alle Innenverkleidungen wieder anbringen. Das gute Gefühl, das Sie verspüren werden, wenn Sie wissen, dass Sie eine fachgerechte Installation⁶ und die Bestätigung sind die größte Belohnung.

Schlussfolgerung

Indem Sie diese fortgeschrittenen Techniken beherrschen – von der strategischen Planung über präzise Messungen bis hin zu gründlichen Tests – verwandeln Sie ein einfaches Heimwerkerprojekt in eine professionelle, lebensrettende Sicherheitsverbesserung für Ihr Fahrzeug.

---
